產品介紹

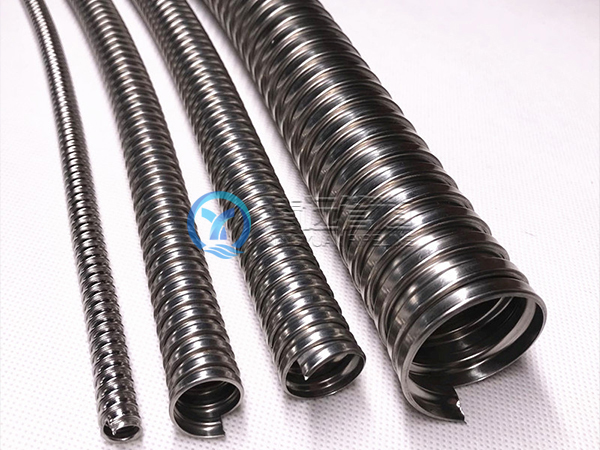

鍍鋅金屬軟管是低成本的通用產品，方型扣壓結構，主要用于穿插線纜，保護線纜不受外力磨損。
產品材質：
采用鍍鋅鋼帶制成。
產品特性：
重量比其他產品輕，具超柔軟和極佳的彎曲性能，內部平滑構造再穿引電線時極容易。
應用領域：
機械、大廈、廠房內等建筑的配線保護，保護電線電纜不受外力磨損，并可增進線路的彎曲美觀。
使用方法：
先將線纜穿入管內，再配上DPJ型接頭相應的型號即可。
技術參數
| 內徑 [mm] | 外徑 [mm] | 公差 +/- [mm] | 拉伸狀態的重量 +/-10% [Kg/m] | 最小彎曲半徑[mm] | 最小徑向載荷 [N] | 最小抗拉強度 [N] |
| 4 | 6 | 0.1 | 0.034 | 15 | 800 | 320 |
| 5 | 7 | 0.1 | 0.039 | 17 | 835 | 340 |
| 6 | 8 | 0.2 | 0.044 | 19 | 875 | 360 |
| 7 | 9 | 0.2 | 0.049 | 20 | 930 | 380 |
| 8 | 10 | 0.2 | 0.056 | 22 | 975 | 400 |
| 9 | 11 | 0.2 | 0.063 | 25 | 1020 | 450 |
| 10 | 13 | 0.2 | 0.100 | 30 | 1060 | 500 |
| 11 | 14 | 0.2 | 0.110 | 31 | 1095 | 550 |
| 12 | 15 | 0.2 | 0.120 | 32 | 1140 | 600 |
| 13 | 16 | 0.2 | 0.130 | 33 | 1175 | 650 |
| 14 | 17 | 0.2 | 0.140 | 35 | 1215 | 700 |
| 15 | 18 | 0.2 | 0.150 | 37 | 1250 | 720 |
| 16 | 19 | 0.2 | 0.160 | 40 | 1290 | 760 |
| 17 | 20 | 0.2 | 0.170 | 45 | 1330 | 800 |
| 18 | 21 | 0.2 | 0.180 | 42 | 1470 | 890 |
| 19 | 23 | 0.3 | 0.212 | 40 | 1510 | 840 |
| 20 | 24 | 0.3 | 0.223 | 42 | 1545 | 890 |
| 21 | 25 | 0.3 | 0.235 | 45 | 1580 | 920 |
| 22 | 26 | 0.3 | 0.247 | 48 | 1620 | 940 |
| 23 | 27 | 0.3 | 0.258 | 52 | 1655 | 960 |
| 24 | 28 | 0.3 | 0.269 | 55 | 1690 | 980 |
| 25 | 29 | 0.3 | 0.280 | 58 | 1735 | 1000 |
| 26 | 30 | 0.3 | 0.292 | 60 | 1770 | 1020 |
